Предназначены для преобразования сигнала датчика положения привода РПН трансформатора в цифровой код, отображения номера положения переключателя на отсчетном устройстве с последующим преобразованием в унифицированный выходной аналоговый сигнал, передачи результатов преобразования на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: могут применяться на электрических подстанциях для контроля состояния трансформаторов.
Указатели предназначены для работы с сельсин-датчиками, резистивными, токовыми датчиками положения и энкодером дискретных положений ДП 9256. Питание сельсин-датчика может осуществляться как от указателя, так и от внешнего источника, что определяется при заказе.
В качестве датчиков могут быть использованы:
Таблица УП9256.1 – Характеристики подключаемых датчиков положения.
| Датчик | Входной сигнал | Отображаемое значение | Количество положений |
|---|---|---|---|
| Резистивный | Сопротивление переключателя. Суммарное сопротивление переключателя от 25 до 999 Ω. | Номер положения переключателя от -99 до 99 | Не более 100 |
| Сельсин | Сигнал от сельсин-датчика. Начальное и конечное положение настраивается на месте установки. | Номер положения переключателя от -99 до 99 (в градусах от 0 до 359) |
Не более 100 (в градусах 360) |
| Токовый | Постоянный ток от 0 до 20 mA. | Номер положения переключателя от -99 до 99 | Не более 100 |
| Энкодер | Положение переключателя. С приводами имеющими контактную группу, до 14 положений на один энкодер. Максимальное количество энкодеров на один указатель: 7 (соответствует 98 положений). При работе с приводами имеющими BCD-выход, количество контролируемых положений с помощью одного ДП 9256 до 100 (от 0 до 99). | Номер положения переключателя от -99 до 99 | Не более 100 |
Тип датчика потребитель выбирает непосредственно на объекте из тех, на которые конкретный прибор рассчитан. Номера конечного и начального положений задаются потребителем на объекте, кроме случая отображения в градусах для сельсин-датчика (всегда от 0 до 359).
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении, превышении, достижении граничных значений входным сигналом установленного порога срабатывания, переключении привода на положение с более высоким или с более низким номером.
Диапазон изменения выходного аналогового сигнала указателя можно выбрать непосредственно на объекте из возможных значений:
Таблица УП9256.2 – Характеристики выходного аналогового сигнала.
| Диапазон изменения выходного аналогового сигнала, mA | Сопротивление нагрузки, kΩ |
|---|---|
| 0–5.0 | 0–3.0 |
| ±5 | |
| 0–20.0 | 0–0.5 |
| 4–20.0 |
Таблица УП9256.3 – Дополнительные характеристики указателей положения.
| Отображение информации | |
| Цвет индикаторов (один из возможных вариантов) | Зелёный/красный/жёлтый |
| Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом | |
| Ток | 0.12 A |
| Напряжение | 400 V |
| Питание | |
| Универсальное питание AC/DC | Напряжения переменного тока с номинальным значением 220 V частотой 50 Hz или 60 Hz, с диапазоном напряжения 85 – 264 V или от источника напряжения постоянного тока с номинальным значением 220 V, с диапазоном напряжения 120 – 300 V(номинальное значение может быть в диапазоне от 120 до 240 V) |
| Напряжение переменного тока AC |
|
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V номинальным значением 24 V |
| Потребляемая мощность | |
| От внешнего источника питания | Не более 7.5 V·А |
| Условия эксплуатации | |
| Диапазон рабочих температур | От -40 °С до +50 °С |
| Корпус | |
| Габаритные размеры (Д×Ш×В) не более: | |
| – для УП 9256Р | 120×120×138 mm |
| – для УП 9256Е | 96×96×138 mm |
| Масса | Не более 1.0 kg |
| Надежность и гарантия | |
| Межповерочный интервал | Нет |
| Гарантия | 18 месяцев |
| Средний срок службы | 10 лет |
При заказе и в документации другой продукции, в которой прибор может быть применен, необходимо указать тип и конструктивное исполнение прибора, цифровой код, определяющий вход (виды датчиков, с которыми может работать данный указатель), наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода, вариант питания указателя, цвет индикации, наличие сельсин-датчика и вариант его питания.
Схема кода условного обозначения указателей положения УП 9256
Дополнительно можно заказать:
- номера положений, например: «положения 1 – 19»;
- максимальное сопротивление резистивного датчика, например: «Rд = 200 Ом»;
- номинальное напряжение питания, например: «питание УП 230AC/DC»;
- наличие дополнительных ДП 9256-1 (кроме того, что идёт в комплекте), например: «ДП 9256-1»;
- наличие ДП 9256-2, например: «ДП 9256-2»;
- наличие БП220/24 либо БП220/110, например: «БП220/110».
Дополнительные опции указываются после кода, через запятые.

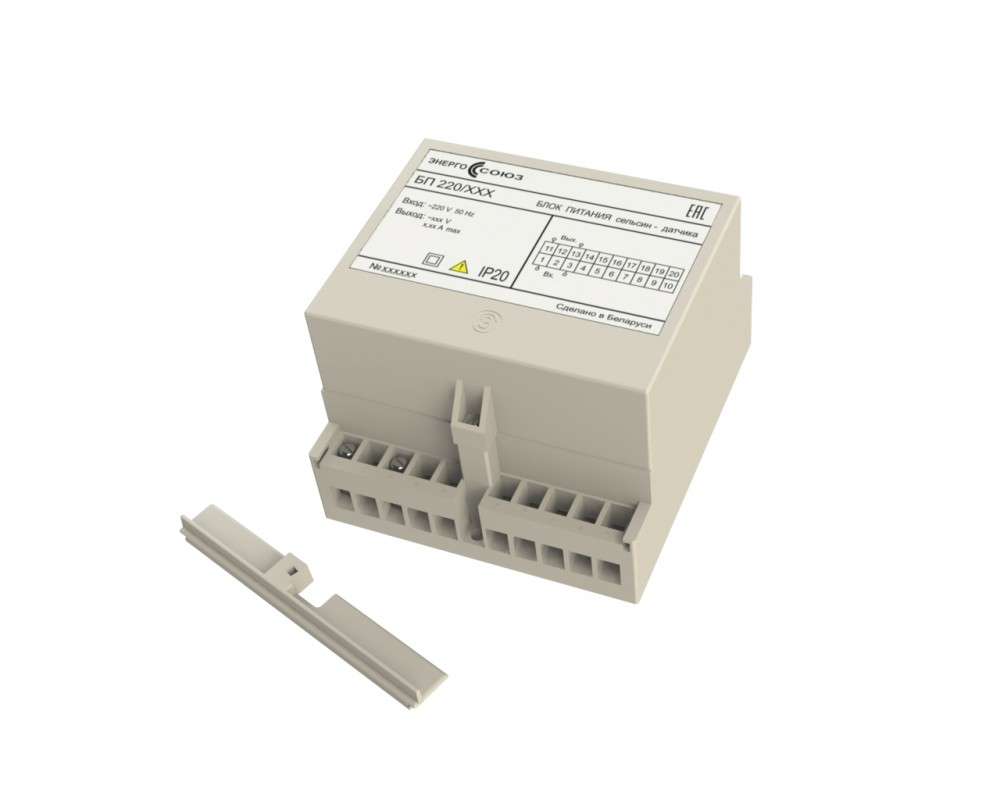

Описание БП220/24 и БП220/110:
Питание БП220/24 и БП220/110 осуществляется от источника напряжения переменного тока 220 V ± 10 % частотой 50 Hz. Выходное напряжение БП220/24 равно 24 ± 3.6 V напряжения переменного тока частотой 50 Hz, при токе не более 125 mA. Выходное напряжение БП220/110 равно 110 ±16.5 V напряжения переменного тока частотой 50 Hz, при токе не более 450 mA. БП220/110 может одновременно обеспечить питанием один сельсин-датчик и один УП 9256 (исполнение с питанием 110 V напряжения переменного тока).
Описание ДП 9256:
Энкодер ДП 9256 предназначен для преобразования сигнала датчика переключающего устройства трансформатора под нагрузкой в цифровой код. Энкодер может работать с приводами имеющими контактную группу, в которой количество контактов соответствует количеству положений привода, либо с BCD-сигналом (двоично-десятичным) от привода.
Схема кода условного обозначения датчиков положения ДП 9256
Пример кода условного обозначения указателя положения УП 9256 конструктивного исполнения Р, предназначенного для работы с резистивным датчиком, токовым датчиком, сельсин-датчиком. При этом в устройстве имеется порт RS-485, встроенные реле, аналоговый выход, питание УП осуществляется от источника напряжения переменного тока 220 V или напряжения постоянного тока 220 V, цвет индикации зеленый, питание сельсин-датчика осуществляется от УП:
УП 9256Р 7111231
Пример кода условного обозначения указателя положения УП 9256 конструктивного исполнения Е, предназначенного для работы с резистивным датчиком, токовым датчиком, сельсин-датчиком. При этом в устройстве имеется порт RS-485, встроенные реле, аналоговый выход, питание УП осуществляется от источника напряжения переменного тока 220 V или напряжения постоянного тока 220 V, цвет индикации красный, питание сельсин-датчика осуществляется от внешнего источника 110 V:
УП 9256Е 71112К0
Пример кода условного обозначения указателя положения УП 9256 конструктивного исполнения Р, предназначенного для работы с резистивным датчиком, токовым датчиком, сельсин-датчиком и датчиком ДП 9256 (датчик ДП 9256-1 поставляется в комплекте). При этом в устройстве имеется порт RS-485, встроенные реле, аналоговый выход, питание УП осуществляется от источника напряжения переменного тока или напряжения постоянного тока с номинальным значением 230 V, цвет индикации зеленый, питание сельсин-датчика осуществляется от УП:
УП 9256Р 1111Н31, питание УП 230AC/DC
Пример кода условного обозначения указателя положения УП 9256 конструктивного исполнения Р, предназначенного для работы с сельсин-датчиком. При этом в устройстве имеется порт RS-485, встроенные реле, аналоговый выход, питание УП от источника напряжения переменного тока 110 V ± 10 % частотой 50 Hz, цвет индикации зеленый, питание сельсин-датчика осуществляется от внешнего источника напряжением ~110 V 50 Hz, дополнительно в комплекте блок питания для сельсин-датчика БП220/110:
УП 9256Р 3111430, БП220/110
Пример кода условного обозначения указателя положения УП 9256 конструктивного исполнения Е, предназначенного для работы с резистивным датчиком. При этом в устройстве имеется порт RS-485, встроенные реле, аналоговый выход, питание УП осуществляется от источника напряжения переменного тока 230 V, цвет индикации красный, УП нужно настроить на номера положений 1 – 19, суммарное сопротивление резистивного датчика 114 Ω:
УП 9256Е 2111НК0, положения 1 – 19, Rд = 114 Ω, питание УП 230AC
Пример кода условного обозначения указателя положения УП 9256 конструктивного исполнения Е, предназначенного для работы с сельсин датчиком. При этом в устройстве имеется порт RS-485, встроенные реле, аналоговый выход, питание УП осуществляется от источника напряжения переменного тока 220 V, цвет индикации красный, питание сельсин датчика осуществляется от внешнего источника напряжением 56 V, частотой 50 Hz:
УП 9256Е 31111К2, питание сельсина 56AC
