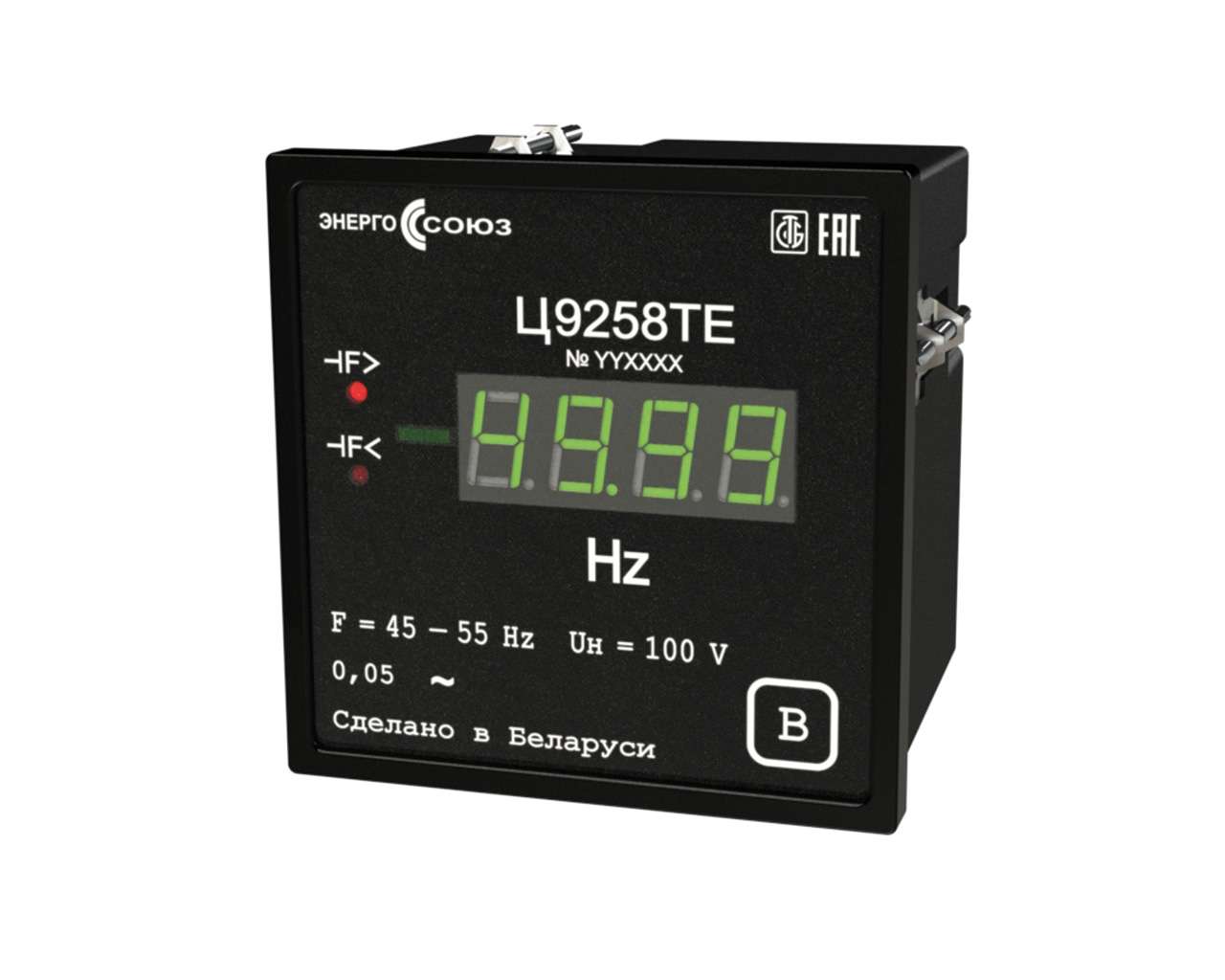

Предназначены для измерения частоты переменного тока, линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
В устройстве могут быть заказаны дискретные выходы, при наличии их 2. Наличие встроенных дискретных выходов позволяет осуществить коммутацию внешних цепей при принижении (для одного дискретного выхода) и превышении (для другого дискретного выхода) входным сигналом установленных порогов срабатывания для измеряемого параметра.
Преобразователи измерительные обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Таблица Ц9258.1 – Основные характеристики преобразователей измерительных.
| Номинальное значение напряжения входного сигнала, V | Диапазон измерения напряжения входного сигнала, V | Диапазон измерения частоты преобразуемого входного сигнала, Hz | Номинальное значение частоты преобразуемого входного сигнала, Hz | |||
|---|---|---|---|---|---|---|
| при питании от внешнего источника | при питании от измерительной цепи | |||||
| 100 | 10–125 | 75–125 | 45–55 | 50 | ||
| 220 | 22–275 | 165–125 | ||||
| 380 | 38–475 | 285–475 | ||||
Примечание:
|
||||||
Таблица Ц9258.2 – Основные характеристики преобразователей измерительных.
| Отображение информации | |
| Цвет индикаторов (один из возможных вариантов) | Зелёный/красный/жёлтый |
| Погрешность измерений | |
| Пределы допускаемой основной приведенной погрешности | ±0.05 % |
| Дискретные входы (DI), дискретные выходы (DO) | |
| Дискретные входы | Отсутствуют |
| Дискретные выходы | 2 (по заказу) |
| Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом | |
| Ток |
|
| Напряжение | 250 V |
| Питание | |
| Универсальное питание AC/DC | Напряжение переменного тока (частотой 50, 60 Hz) от 85 до 264 V или напряжения постоянного тока от 120 V до 300 V |
| Напряжение переменного тока AC | Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10% |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V номинальным значением 24 V |
| От измерительной цепи | Диапазон входного сигнала по напряжению в таком случае может быть только от 75 %·Uном до 125 %·Uном, например: 165–275 V |
| Потребляемая мощность | |
| От измерительной цепи | Не более 0.5 V·А |
| От внешнего источника питания | Не более 6.0 V·А |
| Условия эксплуатации | |
| Диапазон рабочих температур | От -40 °С до +50 °С |
| Корпус | |
| Габаритные размеры (Д×Ш×В) не более: | |
| — для Ц9258Р | 120×120×138 mm |
| — для Ц9258ТР | 120×120×103 mm |
| — для Ц9258Е | 96×96×138 mm |
| — для Ц9258ТЕ | 96×96×103 mm |
| — для Ц9258М | 72×72×90 mm |
| Размеры окна для установки в панели или щите: | |
| — для Ц9258Р | 110×110 mm |
| — для Ц9258ТР | 110×110 mm |
| — для Ц9258Е | 91×91 mm |
| — для Ц9258ТЕ | 91×91 mm |
| — для Ц9258М | 67×67 mm |
| Масса | Не более 1.0 kg |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 96 месяцев |
| Средний срок службы | 30 лет |
Схема кода условного обозначения преобразователей измерительных Ц9258
Примеры кода условного обозначения преобразователя измерительного частоты переменного тока Ц9258:
1) Преобразователь измерительный Ц9258, корпус Е (96×96×138 mm), номинальное значение входного сигнала напряжения переменного тока 220 V, один порт RS‑485, 2 дискретных выхода, аналоговый выход 0–5 mA, питание прибора 220AC, индикация зеленого цвета:
Ц9258Е 21111З
2) Преобразователь измерительный Ц9258, корпус ТР (120×120×103 mm), номинальное значение входного сигнала напряжения переменного тока 230V при питании от измерительной цепи, один порт RS‑485, дискретные выходы отсутствуют, аналоговый выход 4–20 mA, питание прибора от измерительной цепи, индикация желтого цвета:
Ц9258ТР Н1024Ж, 173-288 V
3) Преобразователь измерительный Ц9258, корпус ТР (120×120×103 mm), номинальное значение входного сигнала напряжения переменного тока 120V , один порт RS‑485, 2 дискретных выхода, аналоговый выход 0–5 mA, питание прибора 230AC/DC, индикация желтого цвета:
Ц9258ТР Н111НЖ, 120 V, 230AC/DC
