Приборы являются средством измерения и предназначены для синхронизации трехфазных генераторов частоты 50 или 60 Hz с симметричным напряжением фаз. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
При использовании первичных измерительных трансформаторов с различными коэффициентами трансформации для цепей шины и генератора есть возможность задания корректировочных коэффициентов для напряжений шины и генератора.
Приборы, в составе которых присутствуют аналоговые выходы, предназначены также для измерения разности напряжений (∆U) и разности частот (∆f) работающего генератора и подключаемого генератора и преобразования их в выходные аналоговые сигналы постоянного тока.
Приборы, в составе которых присутствуют порты RS-485, предназначены также для измерения и передачи на ЭВМ (ПЭВМ) значений частоты шины и генератора, значений напряжений шины и генератора, разности частот и разности напряжений шины и генератора, а также значения фазового сдвига между напряжениями шины и генератора.
Наличие четырех дополнительных реле позволяет получить информацию о выполнении условий синхронизации по напряжению (два реле) и по частоте (два реле).
Цепи питания, все цепи входов и все цепи выходов не имеют гальванической связи между собой.

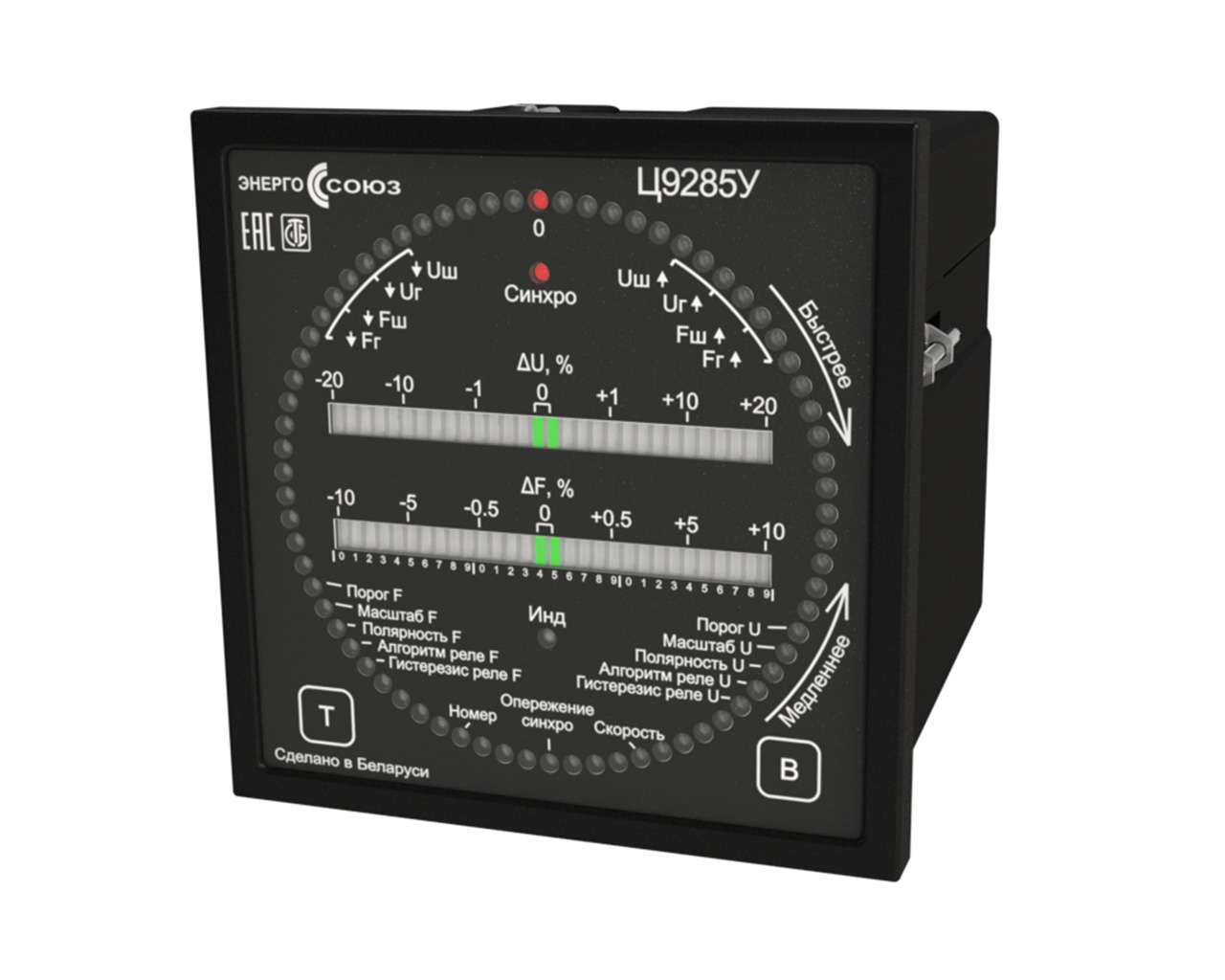

На встроенном индикаторе отображаются:
- относительная разность напряжений на входах генератора и шины;
- относительная разность частот на входах генератора и шины;
- фазовый сдвиг между напряжениями генератора и шины;
- признак наступления условий синхронизации.
Таблица Ц9285.1 – Основные характеристики приборов.
| Диапазон входного напряжения, V | Номинальное значения входного напряжения Uн, V | Диапазон частоты, Hz | Диапазон изменения выходного сигнала, mA | Диапазон изменения сопротивления нагрузки, kΩ |
|---|---|---|---|---|
| 40–120 | 100 | 45–65 | ±5.0 | 0–3.0 |
| 88–264 | 220 | |||
| 152–456 | 380 |
Таблица Ц9285.2 – Дополнительные характеристики приборов.
| Допускаемый ток и напряжение, коммутируемый каждым дискретным выходом | |
| Ток | 1 А |
| Напряжение |
|
| Питание | |
| Универсальное питание AC/DC | Напряжение переменного тока (частотой 50 Hz) от 85 до 264 V или напряжения постоянного тока от 120 V до 300 V с номинальным значением 220 V (по заказу номинальное значение может быть 230 V) |
| Напряжение переменного тока AC |
|
| Напряжение постоянного тока 24DC | Напряжения постоянного тока от 18 до 36 V с номинальным значением 24 V |
| Потребляемая мощность | |
| От входа «Шина» и от входа «Генератор» |
|
| От внешнего источника питания | Не более 7.0 V·А |
| Условия эксплуатации | |
| Диапазон рабочих температур | От -40 °С до +50 °С |
| Корпус | |
| Габаритные размеры (Д×Ш×В) не более: | 120×120×148 mm |
| Масса | Не более 1.0 kg |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет |
| Средний срок службы | 30 лет |
При заказе необходимо указать тип и конструктивное исполнение прибора, пятиразрядный цифровой код, определяющий номинальное значение входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие аналогового выхода, наличие или отсутствие дополнительных реле, вариант питания.
Схема кода условного обозначения синхроноскопов Ц9285
Пример кода условного обозначения синхроноскопа Ц9285
1) Синхроноскоп Ц9285 в корпусе У (120×120×148 mm), диапазон измерений входного сигнала 88–264 V, один порт
RS-485, два аналоговых выхода -5–0–5 mA, 4 дискретных выхода, питание прибора 220AC/DC:
Ц9285У 21112
