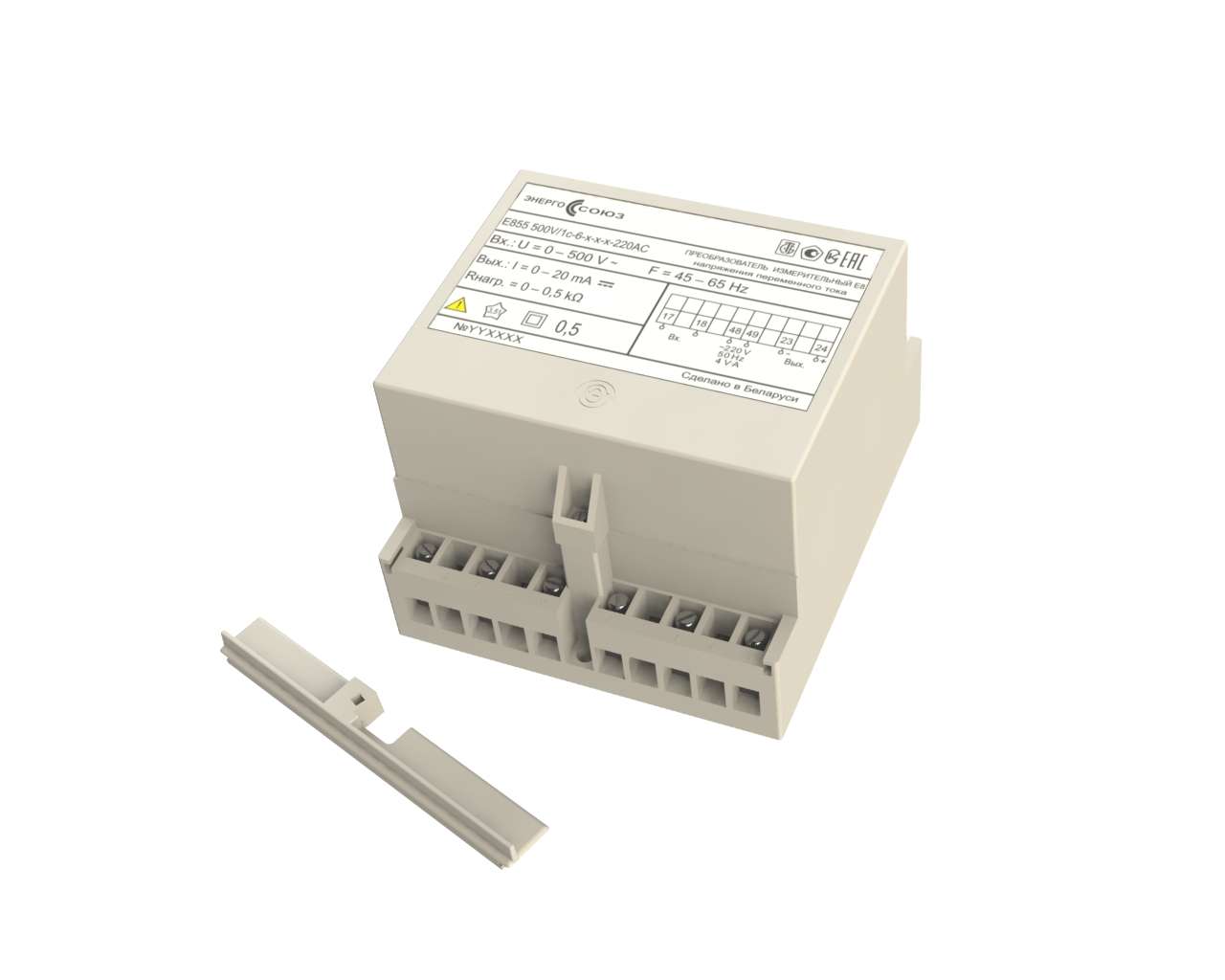

Преобразователи измерительные Е855 предназначены для:
- линейного преобразования напряжения переменного тока в цифровой код и передачи результатов преобразования по интерфейсу RS-485;
- преобразования входного сигнала в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока;
- отображения результатов измерения на внешнем показывающем устройстве Е8DU.
По числу и виду преобразуемых входных сигналов, преобразователи измерительные изготавливаются одноканальными (измерение U1), двухканальными с гальванической развязкой (измерение U1, U2), трехканальными с гальванической развязкой (измерение U1, U2, U3), трехканальными с объединенной нейтралью (UA, UB, UC, UAB, UBC, UCA, U0).
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы напряжения.
Таблица Е855.1 – Основные характеристики измерительных преобразователей.
| Отображение информации | |
| Светодиодная индикация | Режимы работы для приборов в корпусе М8:
Режимы работы для приборов в корпусе М20:
В корпусах М6, Е20, ЕВ20 индикация отсутствует. |
| Внешние показывающие устройства | Е8DU 25-G-5DC, Е8DU 3E, Е8DU 3P. Cвязь осуществляется по интерфейсу RS‑485 (протокол «Энерго-Союз»). |
| Внешние интерфейсы | |
| RS-485 | Количество: 1 – 2 шт. Протоколы: Modbus RTU, «Энерго-Союз». Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bit/s. Максимальная длина кабеля 1200 m. |
| Часы реального времени (RTC) | |
| Погрешность хода | Не более ±0.3 s. в сутки без внешней синхронизации. |
| Время автономной работы | При отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 9 месяцев. В приборы, имеющие RTC, устанавливается источник питания типа CR2032. |
| Телеизмерение | |
| Количество каналов |
|
| Основная приведенная погрешность |
|
| Номинальное значение входного сигнала (Uном) |
Преобразователи сохраняют свои метрологические характеристики в режиме перегрузки, равном 120 % от Uном. |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Дискретные входы | |
| Отсутствуют | |
| Дискретные выходы (реле уставки) | |
| Отсутствуют | |
| Аналоговые выходы | |
| Количество аналоговых выходов | До 3 шт. |
| Диапазон изменения выходного сигнала |
|
| Время установления выходного аналогового сигнала | Не более 0.5 s |
| Питание | |
| Универсальное питание АС/DC | Напряжения переменного (частотой 50, 60 Hz) тока от 85 до 264 V или напряжения постоянного тока от 100 V до 300 V (номинальное значение в диапазоне от 100 до 240 V) |
| Напряжение переменного тока АС (невозможно в корпусе М20) |
Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 % |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V |
| Питание от ИЦ (невозможно в корпусе М20) |
Напряжение переменного тока от 0.6·Uном до 1.0·Uном |
| Потребляемая мощность | |
| От цепи питания | Не более 10 V·A (в зависимости от периферии, см. руководство по эксплуатации) |
| От цепи входного сигнала | Не более 1.2 V·A для каждого канала (в зависимости от номинального значения входного сигнала, см. руководство по эксплуатации) |
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Степень защиты корпуса | IP20 |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е855.2 |
| Масса | Cм. в таблице Е855.2 |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Для корпусов M6, M8, М20 установка производится на DIN‑рейку (DIN‑35), с помощью крепления, имеющегося на задней стенке корпуса. Для корпусов Е20, ЕB20 установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно. |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Таблица Е855.2 – Корпуса преобразователей измерительных и допустимые опции.
| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
CH(1) | AO(2) | RS(3) | E8DU(4) | Протокол обмена(5) |
RTC(6) | Питание прибора | Схема подключения |
|---|---|---|---|---|---|---|---|---|---|---|
 6-контактный |
М6 |  44×81×72 (0.40) |
1 | 1 | — | — | Modbus RTU | — | 220AC/DC(8) 220AC(8) 24DC IC(7) |
Рис. Б.1а |
| 1 | — | 1 | Рис. Б.1б | |||||||
 8-контактный |
М8 |  55×81×72 (0.55) |
1 | 1 | 1 | Рис. Б.1в | ||||
 20-контактный малый |
Е20 |  110×125×80 (1.50) |
1 | 1 | — | Рис. Б.2а | ||||
| 2 | 2 | — | Рис. Б.2б | |||||||
| 3 | 3 | — | Рис. Б.3а Рис. Б.3б |
|||||||
| 1 | — | 1 | Рис. Б.4а | |||||||
| 1 | 1 | 1 | Рис. Б.4б | |||||||
| 3n(9) | 3 | — | Рис. Б.5а | |||||||
 20-контактный высокий |
ЕB20 |  110×125×132 (1.50) |
1 | — | 1 | однострочное | Рис. Б.6 | |||
| 1 | 1 | 1 | Рис. Б.8 | |||||||
 20-контактный |
M20 |  132×81×72 (1.00) |
любое значение из 1, 2, 3, 3n(9) |
любое значение из 0, 1, 2, 3 (в корпусе М20 аналоговый выход может быть универсальным) |
любое значение из 0, 1, 2 |
однострочное и трехстрочное | Modbus RTU МЭК-101(10) |
+ | 220AC/DC(8) 24DC |
Рис. Б.1_М20 Рис. Б.2_М20 |
Примечания:
|
||||||||||
Схема кода условного обозначения преобразователей измерительных Е855
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35) для корпусов Е20 и ЕВ20, наличие E8DU, коэффициент трансформации первичного преобразователя.
Диапазон преобразования входного сигнала от 0 до Uном, кроме преобразователей с питанием от измерительной цепи. По отдельному заказу возможно исполнение с диапазоном не от нуля, в таком случае указать диапазон, например 75–125 V.
Примеры кодов условного обозначения преобразователей измерительных напряжения переменного тока Е855, имеющих следующие характеристики:
а) входной сигнал 0–250 V, один измерительный канал, один выходной аналоговый сигнал 4–20 mA, питание прибора от сети ~220 V, корпус прибора М6:
E855 250V/1c-2-х-х-х-220AC, М6
б) входной сигнал 75–125 V, один измерительный канал, один выходной аналоговый сигнал 0–5 mA, один порт RS-485, питание прибора от измерительной цепи, корпус прибора Е20:
E855 75…125V/1c-1-R1-IC, Е20
в) входной сигнал 0–400 V, три измерительных канала, три выходных аналоговый сигнала 4–20 mA, питание прибора от сети ~220 V, корпус прибора Е20:
E855 400V/3c-222-220AC, Е20
г) входной сигнал 0–√3·250V (250 V — фазное напряжение), три измерительных канала с объединённой нейтралью, один интерфейс RS-485, питание прибора от сети 220AC/DC, корпус прибора М20:
E855 √3·250V/3n-R1-220AC/DC, M20
Для корпуса ЕВ20 второй порт (код R2 в параметре «Интерфейсы RS-485») предназначен только для внешнего показывающего устройства.
Внешние показывающие устройства E8DU
Е8DU 25-G-5DC126x51x30 mm
E8DU 3Е98x98x138 mm
E8DU 3P120x120x138 mm
Внешнее показывающее устройство Е8DU 25-G-5DC имеет индикацию только зелёного цвета. Питание осуществляется непосредственно от прибора (напряжением постоянного тока 5 V). Длина проводов подключения для показывающего устройства Е8DU 25-G-5DC поставляемых в комплекте составляет 3 m. По заказу потребителя может быть увеличено до 100 m, при этом питание Е8DU 25-G-5DC должно осуществляется от дополнительного источника питания, заказываемого отдельно.
Внешние показывающие устройства Е8DU 3Е и Е8DU 3Р могут быть подключены к измерительному преобразователю в корпусе М20. Устройства имеют различные исполнения в соответствии с кодом условного обозначения. Провода для подключения в комплекте не поставляются.
Схема кода условного обозначения внешних показывающих устройств Е8DU 3Е, Е8DU 3Р
Пример кода условного обозначения преобразователя измерительного напряжения переменного тока Е855 с внешним показывающим устройством Е8DU 25-G-5DC, имеющего входной сигнал 0–125 V, один измерительный канал, один выходной аналоговый сигнал 4–20 mA, порт RS-485, порт для внешнего показывающего устройства, питание прибора от сети ~220 V, коэффициент трансформации Ктн = 10000/100, корпус прибора ЕВ20, внешнее показывающее устройство Е8DU 25-G-5DC:
E855 125V/1c-2-R2-220AC, ЕВ20, 10000/100, Е8DU 25-G-5DC
Пример кода условного обозначения преобразователя измерительного напряжения переменного тока Е855 с внешним показывающим устройством Е8DU 3P, имеющего входной сигнал напряжения переменного тока 0–250 V, три измерительных канала, три аналоговых выхода 4–20 mA, два порта RS-485, питание прибора универсальное ~/=220 V, корпус прибора М20, внешнее трехстрочное показывающее устройство с габаритами 120х120х138 mm и индикацией каждой строки соответственно желтого, зеленного и красного цветов, питание индикации универсальное ~/=220 V:
E855 250V/3c-222-R2-220AC/DC, М20, Е8DU 3P-YGR-220AC/DC
