Предназначены для линейного преобразования активной мощности трехфазных и однофазных, четырех- и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока.
Подключение преобразователей измерительных производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Таблица Е848.1 – Основные характеристики преобразователей измерительных.
| Телеизмерение | |
| Основная приведенная погрешность | ±0.5 % |
| Номинальное значение линейного напряжения входного сигнала (Uном) |
|
| Диапазон изменений линейного напряжения входного сигнала |
|
| Номинальное значение тока входного сигнала (Iном) | От 0.05 до 10 А с дискретностью 0.05 А |
| Диапазон изменений тока входного сигнала | От 0 до 1.5·Iном |
| Номинальное значение частоты входного сигнала (Fном) | 50 Hz |
| Диапазон изменений частоты входного сигнала | 45–65 Hz |
| Гальваническая развязка | Между корпусом и цепями входов, выходов, питания |
| Кратковременная максимальная перегрузка по входному току | 20·Iном, не более 0.5 s |
| Кратковременная максимальная перегрузка по входному напряжению | 1.5·Uном, не более 0.5 s |
| Аналоговые выходы | |
| Количество аналоговых выходов | 1 шт. |
| Диапазон изменения выходного сигнала |
|
| Время установления выходного аналогового сигнала | Не более 500 ms (не более 100 ms для исполнения с кодом F) |
| Питание | |
| Универсальное питание АС/DC | Напряжение переменного (частотой 50, 60 Hz) тока от 85 до 264 V (номинальное значение в диапазоне от 100 до 240 V) или напряжения постоянного тока от 100 до 300 V (номинальное значение в диапазоне от 100 до 250 V) |
| Напряжение переменного тока АС | Напряжение переменного тока (частотой 50, 60 Hz), номинальное значение в диапазоне от 100 до 240 V, предельное отклонение напряжения питания от номинального значения ±10 % |
| Напряжение постоянного тока 24DC | Напряжение постоянного тока от 18 до 36 V с номинальным значением 24 V |
| Питание от ИЦ | Напряжение переменного тока от 0.8·Uном до 1.2·Uном |
| Потребляемая мощность | |
| От цепи питания | Не более 5 V·A |
| От цепи входного сигнала | См. руководство по эксплуатации |
| Условия эксплуатации | |
| Температура окружающего воздуха | От -40 °С до +55 °С (относительная влажность воздуха не более 95 % при температуре 35 °С) |
| Степень защиты корпуса | IP20 |
| Устойчивость к механическим воздействиям | Группа N1 по ГОСТ 12997-84 |
| Корпус | |
| Габаритные размеры (Д x Ш x В) | Cм. в таблице Е848.2 |
| Масса | Cм. в таблице Е848.2 |
| Степень защиты корпуса | IP20 |
| Способы крепления | |
| Установка на DIN-рейку | Для корпусов Е20, ЕB20 установка производится с помощью крепления на DIN‑рейку (DIN‑35), заказываемого отдельно |
| Навесной монтаж | Имеются отверстия для крепления с помощью двух винтов |
| Надежность и гарантия | |
| Межповерочный интервал |
|
| Гарантия | 8 лет с даты изготовления |
| Средний срок службы | Не менее 30 лет |
Таблица Е848.2 – Корпуса преобразователей измерительных и допустимые опции.

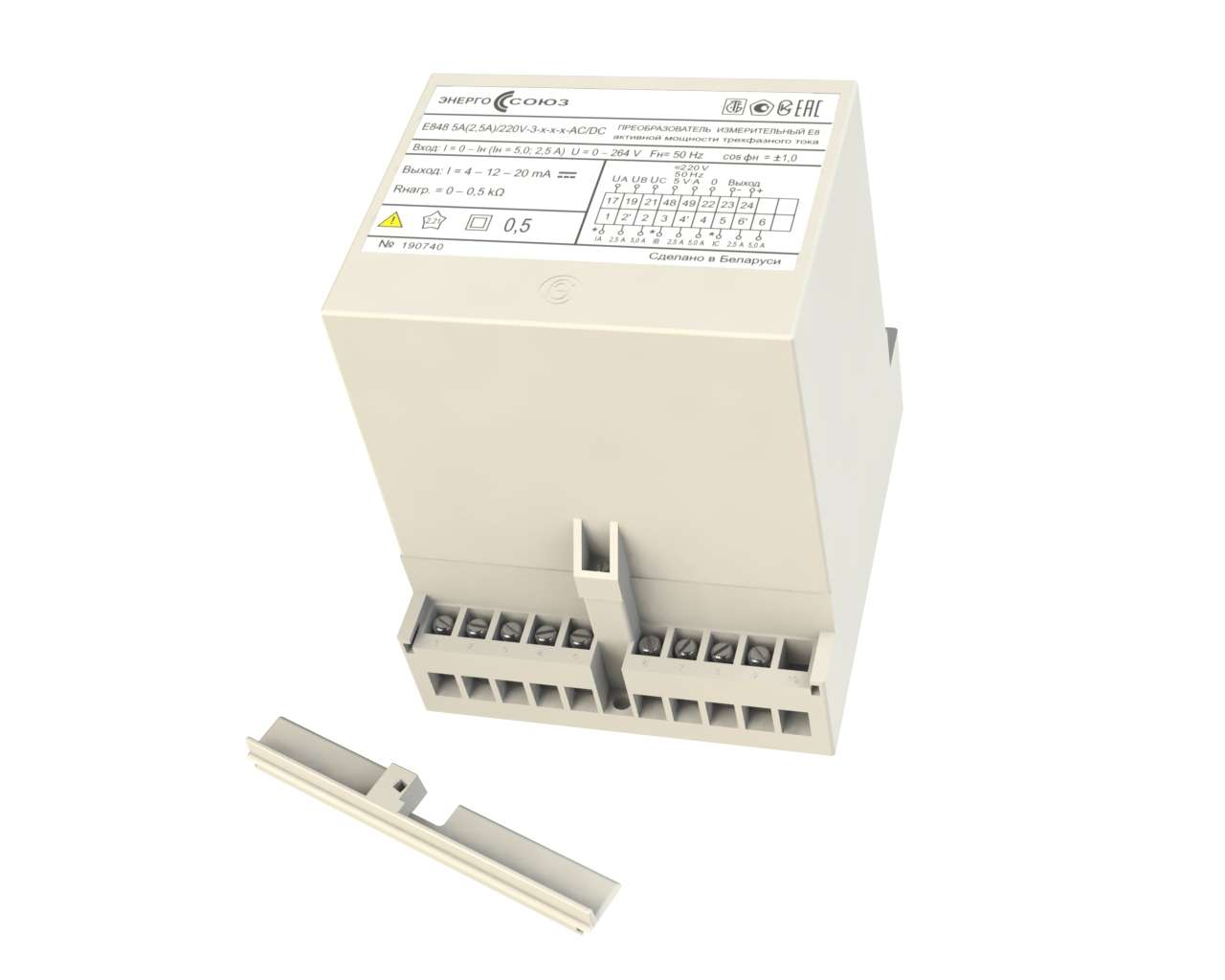

| Внешний вид корпуса | Тип корпуса | Габаритные размеры, mm (масса, kg) |
Схема подключения | Возможное питание | Схема подключения | ||||
|---|---|---|---|---|---|---|---|---|---|
 20-контактный малый |
Е20 |  110×125×80 (1.50) |
3w | 220AC(1) | Рис. Б.1а | ||||
| IC(2) | Рис. Б.1б | ||||||||
 20-контактный высокий |
ЕB20 |  110×125×132 (1.50) |
3w | 220AC/DC(1) 24DC |
Рис. Б.1а | ||||
| 4w | 220AC/DC(1) 220AC(1) 24DC IC(2) |
Рис. Б.2а | |||||||
| Рис. Б.2б | |||||||||
Примечания:
|
|||||||||
Схема кода условного обозначения преобразователей измерительных Е848
В коде допускается пропускать символ «х», обозначающий отсутствие какого-либо параметра. Пример такого кода указан ниже.
Дополнительные опции указываются после кода через запятые: корпус преобразователя, крепление на DIN‑рейку (DIN‑35), коэффициент трансформации по току и (или) напряжению.
Примеры кодов условного обозначения преобразователя измерительного активной мощности переменного тока Е848, имеющего следующие характеристики:
а) номинальное значение входного сигнала переменного тока 5 А и дополнительный полупредел 2.5 А, номинальное значение напряжения переменного тока 100 V, один аналоговый выход 4–20 mA, питание прибора от сети ~220 V, трехпроводная схема подключения, корпус прибора Е20:
E848 5A(2.5А)/100V-2-х-х-х-220AC, 3w, Е20
б) номинальное значение входного сигнала переменного тока 5 А и дополнительный полупредел 2.5 А, номинальное значение напряжения переменного тока 100 V, один аналоговый выход -5–0–5 mA, питание прибора от сети ~220 V, трехпроводная схема подключения, корпус прибора Е20:
E848 5A(2.5А)/100V-5-220AC, 3w, Е20
в) номинальное значение входного сигнала переменного тока 5 А и дополнительный полупредел 2.5 А, номинальное значение напряжения переменного тока 220 V, один аналоговый выход 4–12–20 mA, питание прибора от сети ~/=220 V, четырехпроводная схема подключения, корпус прибора ЕВ20 с креплением на DIN-рейку:
E848 5A(2.5А)/220V-3-220AC, 4w, ЕВ20, DIN-35
